Устройство опрессовочное
Описание

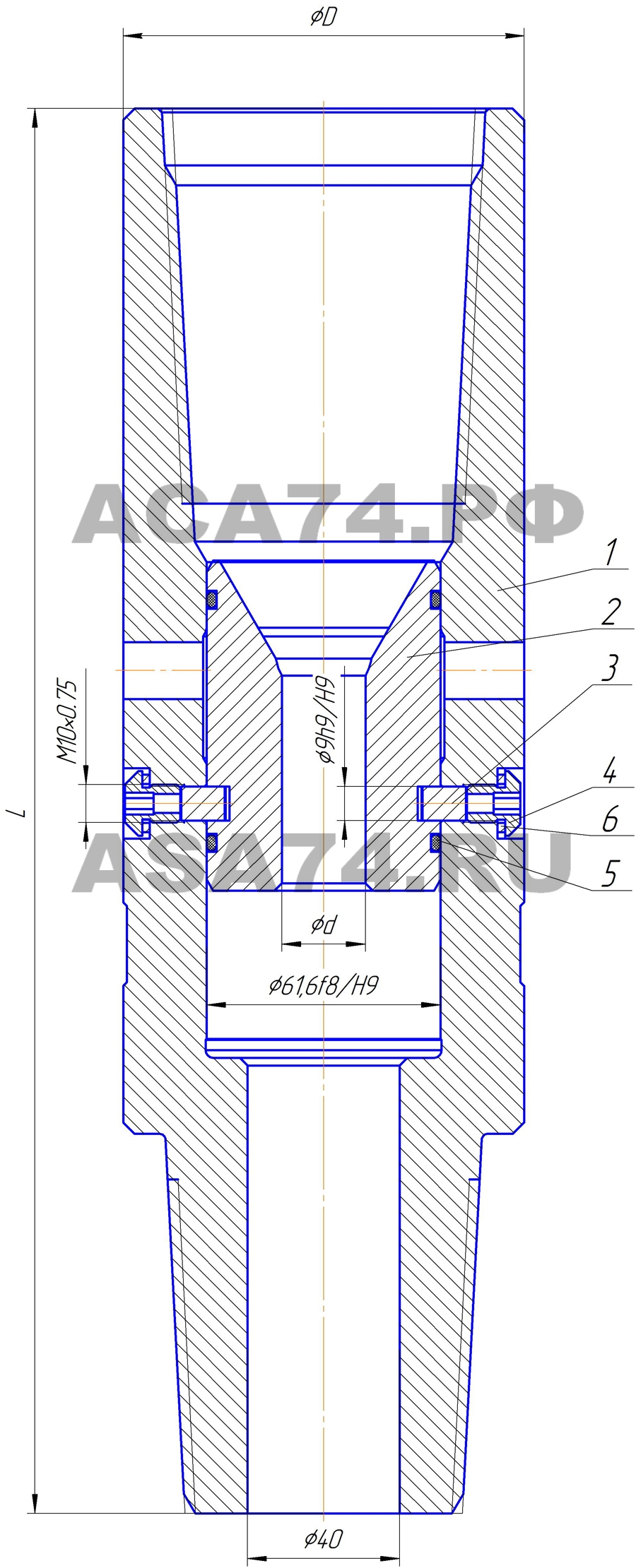

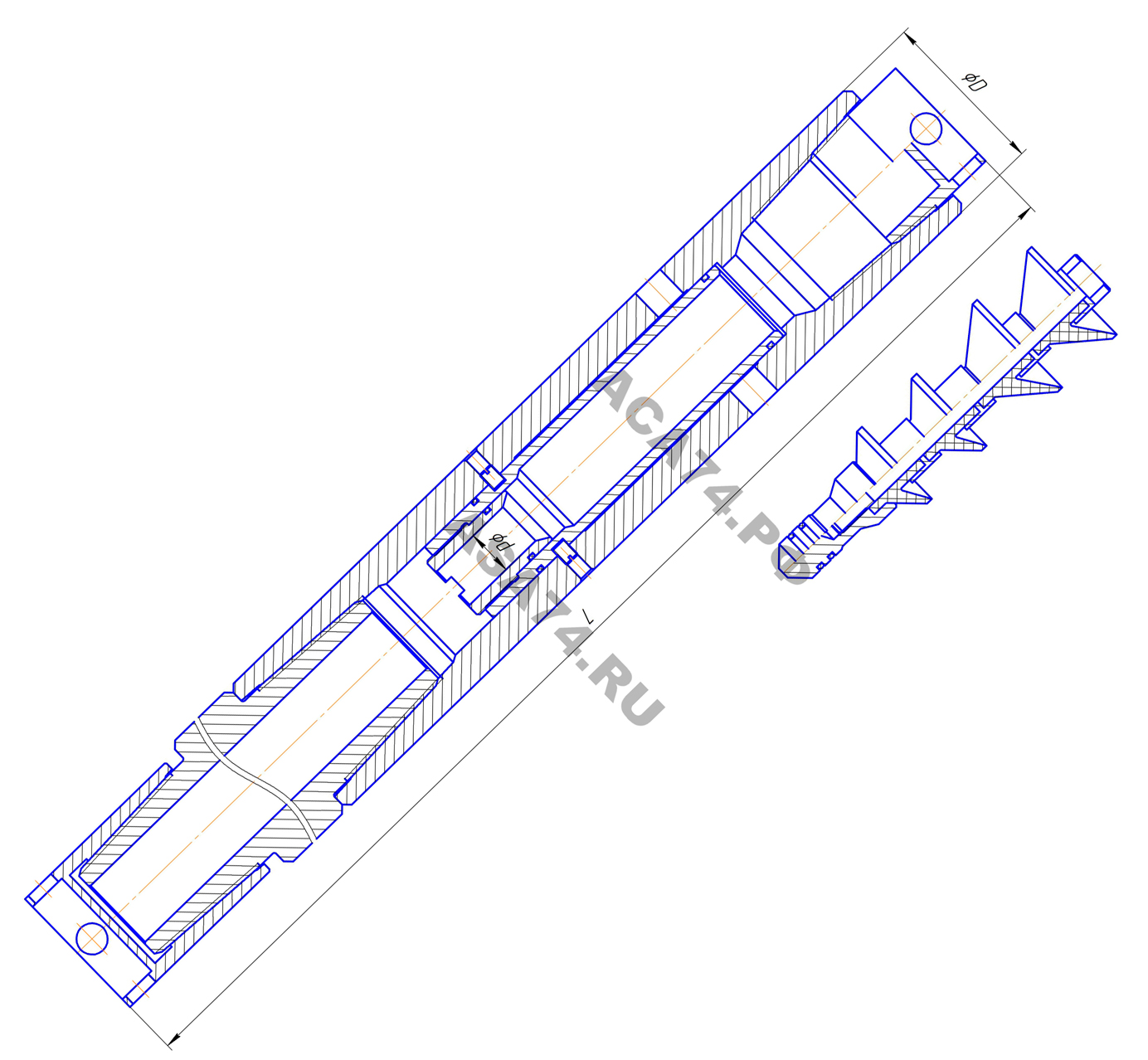

Приспособление опрессовочное типа ПО и УОП предназначено для опрессовки и шаблонирования бурильной колонны перед спуском хвостовика (секции обсадной колонны). Объектом применения устройства являются скважины, в которые спускаются секции обсадных колонн или хвостовики диаметром 102, 114 и 127 мм. Устройство применяется многократно.
По согласованию с заказчиком возможно изготовление иных конструкций опрессовочных устройств.
.
|
Наименование параметров |
Обозначение изделия |
|||||
|
ПО.102 |
ПО.108 |
ПО.121 |
ПО.127 |
УОП-001 |
УОП-001-01 |
|
|
1. Максимальный наружный диаметр устройства, мм |
105 |
108 |
121 |
160 |
105,5 |
105,5 |
|
2. Проходной диаметр устройства, мм |
30 |
30 |
40 |
55 |
22 |
22 |
|
3. Максимальное внутреннее давление, МПа |
30 |
30 |
30 |
30 |
30 |
30 |
|
4. Длина устройства в сборе, мм |
980 |
980 |
920 |
1173 |
350 |
370 |
|
5. Масса устройства, кг, не более |
43,3 |
43,5 |
59 |
118,3 |
15 |
15 |
|
6. Максимальная растягивающая нагрузка, кН (тн, расчетная величина) |
2000 (200) |
1000(100) |
||||
|
7. Давление открытия промывочных окон, МПа |
25.0±2.5 |
|||||
|
8. Максимальная рабочая температура, °С |
100 |
|||||
|
9.Присоединительные резьбы – верхняя и нижняя (типоразмеры присоединительных резьб согласовываются с заказчиком) |
З-86 |
З-83 |
З-102 |
З-133 |
З-86 |
З-83 |
